湿式格子型球磨机

湿式格子型球磨机是在物料被破碎之后，再进行粉碎的关键设备，其用于细磨的效果比粗磨要好。当用于细磨时一般给矿粒度不得大于25mm，以给矿粒度在6mm以下为佳。格子型球磨机广泛

加工材料

湿式格子型球磨机对各种矿石和其它可磨性物料进行干式或湿式粉磨。

应用范围

湿式格子型球磨机广泛应用于硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

优点和特点

1、格子型球磨机部件性能高。其衬板类型多种化，可任意选择，并且衬板节能效果优势明显；

2、该设备的大、小齿轮传动平稳，无异常器噪音;并且当大小齿轮面磨损到一定程度后，可翻面继续使用，缩短部件的更换周期，节省成本费用；

3、同时由于格子型球磨机的部件结构间隙调整合理，在工作无强烈震动，从而降低了整机的故障率，增了设备的使用年限。

产品结构

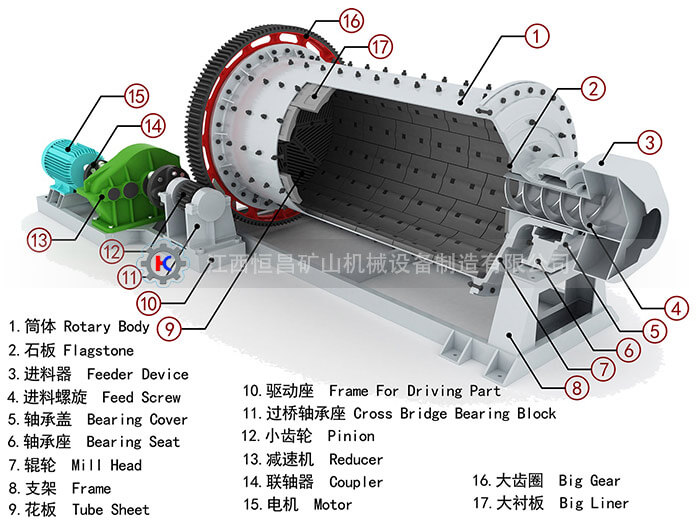

格子型球磨机由筒体，大齿圈、小齿圈、减速机、进料器、出料器、、钢球、衬板、隔舱板、格子板等组成；

格子球磨机为卧式筒形旋转装置。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。

技术参数

规格型号 Model	筒体直径（mm）	筒体长度（mm）	电机型号 ?Type of motor	电机功率 ?Power of motor (KW)	电机转速 ??Motor speed (r/min)	外形尺寸 ??Outer Size （LWH） (mm)			有效容积 ??Available capacity (㎡)	最大装球量 ??Maximum ?ball loading (t)	??重量 ???Weight (kg)	?生产能力 ???Capacity ??(t/h)
MQG0909	900	900	Y225S-8	18.5	720	4750	2213	2050	0.45	0.96	4620	0.22-1.07
MQG0918	900	1800	Y225M-8	22	730	5000	2280	2050	0.9	1.92	5340	0.4-3.4
MQG1212	1200	1200	Y250M-8	30	730	5788	2794	2540	1.14	2.4	11438	0.17-4.1
MQG1224	1200	2400	Y315S-8	55	730	6673	2994	2540	2.28	3.96	13200	0.35-8.2
MQG1515	1500	1500	JR115-8	60	725	6094	3300	2766	2.2	5	13700	1.4-4.5
MQG1530	1500	3000	JR125-8	95	725	7979	3300	2766	4.5	8.4	18690	2.8-9
MQG2122	2100	2200	JR128-8	155	730	7750	4839	3794	6.6	15	45400	5-29
MQG2130	2100	3000	JR137-8	210	735	8970	4839	3794	9	20	50600	6.5-3.6
MQG2430	2400	3000	JR1410-8	280	735	9728	4956	4018	12.1	22.5	67000	9-50
MQG2721	2700	2100	JR1410-8	280	735	9300	5500	4500	10.7	24	63000	6.5-84
MQG2727	2700	2700	JR148-6	310	735	9900	5500	4500	13.8	29	68530	8-100
MQG2736	2700	3600	TDMK400-32/2150	400	187.5	9785	5767	4995	18.4	41	77000	12-145
MQG3230	3200	3000	TDMK500-36	500	167	13700	6760	5100	20.7	46	113500	63-73
MQG3231	3200	3100	TDMK630-36	630	167	12750	6750	5150	21.4	48	114435	65-76
MQG3236	3200	3600	TDMK630-36	630	167	14300	6760	5200	24.8	58	119012	74-86
MQG3245	3200	4500	TDMK800-36	800	167	12700	7200	5700	31	65	127650	95-110
MQG3639	3600	3900	TM1000-36/3600	1000	167	15000	7200	6300	36.2	75	145000	34-187
MQG3645	3600	4500	TDMK1250-40	1250	145	15200	7750	6300	41.8	90	159700	38-210
MQG3650	3600	5000	JM1400-40	1400	145	17600	7750	6300	46.4	96	158000	192
MQG3660	3600	6000	TDMK1600-40	1600	140	17000	8800	6500	55.7	120	189000	230
