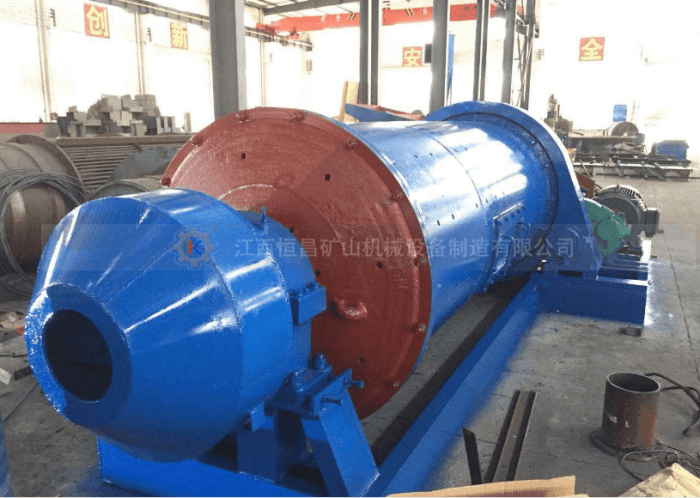

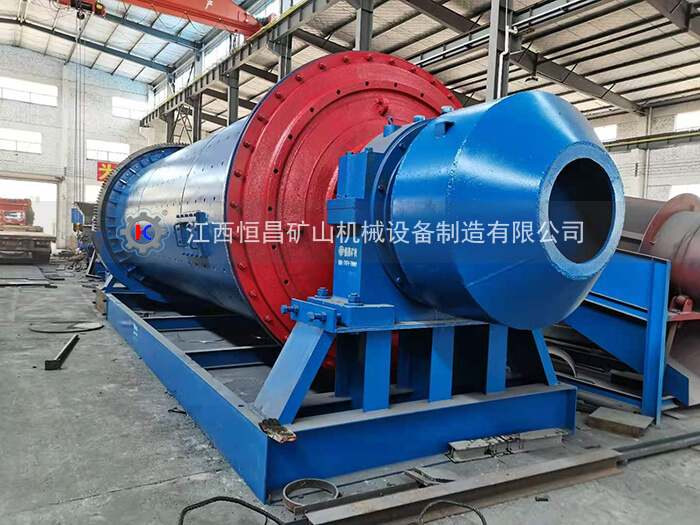

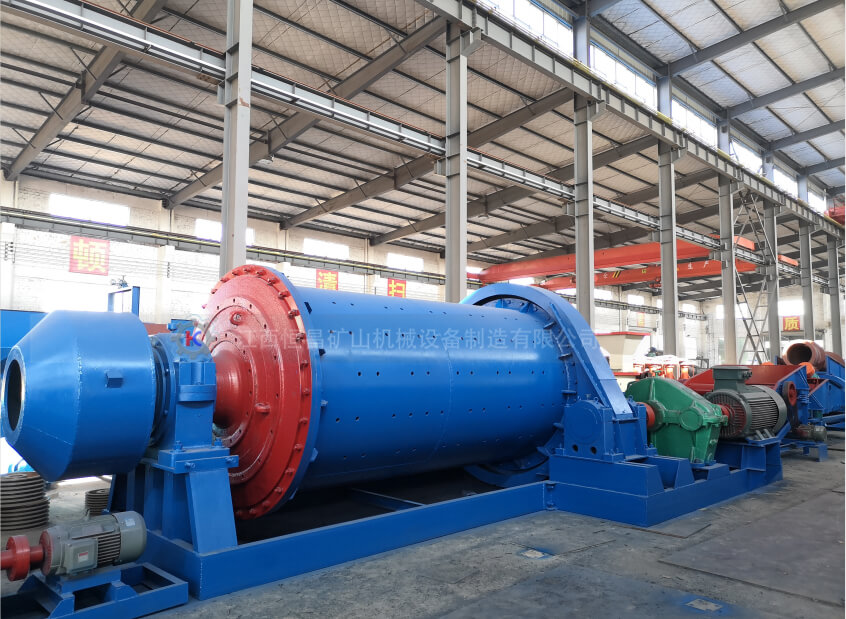

湿式溢流型球磨机

湿式溢流型球磨机是一款结构简单、靠矿浆自流排矿的新型球磨机设备，常用于研磨细度较细的矿石。如果采用多段磨矿，一般用在二段、三段磨矿、它的筒体使用高耐磨衬板，具有良

加工材料

钼，铁，铅，锰，钨，水泥，陶瓷，重晶石，铝土矿，石灰石等其它黑色与有色金属材料。

应用范围

广泛用于选矿、建材、化工行业、矿石行业、黑与有色金属选矿以及玻璃陶瓷等生产行业。

优点和特点

1、带有顶起装置，便于检修，可进行干磨或湿磨效率高;

2、溢流型球磨机筒体的内镶有用耐磨材料制成的，从而加强耐磨度，延长使用寿命;

3、大小齿轮采用油雾润滑，保证大小齿轮润滑可靠，延长大小齿轮使用寿命，节省润滑油;

4、带有空气离合器，采取柔性启动，减少球磨机，启动时对选厂电网造成较大冲击；

5、溢流型球磨机将滚动轴承代替轴瓦滑动轴承，不仅节能而且减耗;另外，该机还配置整体式大盘，缩短安装时间，降低了安装要求。

产品结构

溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。其筒体是用厚达15-36MM的钢板焊接而成，其耐磨度非常高。因而被广泛用于水泥、硅酸盐制品、选矿、建材、化工等行业，主要对各种矿石和其它可磨性物料进行干式或湿式粉磨。

工作时，通过电动机和减速机把扭力传给机器的大小齿轮，从而使机器筒体转动，由于筒体的转动与筒体衬板共同作用将一部分钢球带升到一定高度，进行自由坠落运动产生冲击力，撞击筒体内的物料。

其余部分钢球进行泻落运动产生摩擦力和物料混在一起随着筒体的转动不停的与物料进行碰撞和研磨，筒体在回转的过程中，研磨体也有滑落现象，在滑落过程中给物料以研磨作用，为了有效的利用研磨作用，对物料粒度教大的一般二十目磨细时候，把磨体筒体用隔仓板分隔为二段，即成为双仓，物料进入第一仓时候被钢球击碎，物料进入第二仓时候，钢段对物料进行研磨，磨细合格的物料从出料端空心轴排出。

技术参数

规格型号 Model	筒体直径（mm）	筒体长度（mm）	电机型号 ?Type of motor	电机功率 ?Power of motor (KW)	电机转速 ??Motor speed (r/min)	外形尺寸 ??Outer Size （LWH） (mm)			有效容积 ??Available capacity (㎡)	最大装球量 ???Maximum ??ball loading (t)	??重量 ???Weight (kg)	?生产能力 ???capacity ??(t/h)
MQY0918	900	1800	Y225M-8	22	730	5080	2300	2015	0.9	1.66	6078	0.37-1.8
MQY1212	1200	1200	Y250M-8	30	730	5023	2794	2540	1.14	2.4	11473	0.2-4.1
MQY1224	1200	2400	YR280S-8	55	723	6112	2794	2540	2.28	3.8	12308	0.35-8.2
MQY1515	1500	1500	JR115-8	60	723	5766	2945	2600	2.2	6.4	15424	1.4-5
MQY1530	1500	3000	JR125-8	95	725	7979	2945	2600	4.5	10	18690	2.5-8
MQY2122	2100	2200	JR128-8	155	730	8070	4840	3795	6.6	14	47600	4.5-26
MQY2130	2100	3000	JR137-8	210	735	8870	4840	3795	9	20	49780	4-30
MQY2136	2100	3600	JR137-8	210	735	9300	4840	3795	10.8	22	52010	4.8-36
MQY2145	2100	4500	JR148-8	310	740	11029	4737	3300	13.5	23.8	58305	8-35
MQY2430	2400	3000	JR1410-8	280	740	9710	4778	4120	12.1	23	65880	6.2-77.6
MQY2721	2700	2100	JR1410-8	280	740	9400	5600	4700	10.7	24	63900	7-78
MQY2736	2700	3600	TDMK400-32	400	187.5	11400	5700	4500	18.4	38	70000	10.5-130
MQY2740	2700	4000	TDMK400-32	400	187.5	11850	5667	4496	20.4	40	78800	12-145
MQY3231	3200	3100	TDMK630-36	630	167	12750	6760	5150	21.4	45	107660	74-86
MQY3245	3200	4500	TDMK630-36	630	167	14600	6760	5200	31	61	112000	86-100
MQY3254	3200	5400	TM1000-36/2600	1000	167	15600	6760	5200	37.2	73	121000	112-135
MQY3645	3600	4500	TM1000-36/2600	1000	167	15000	7200	6326	41.8	76	135000	170
MQY3650	3600	5000	TM11250-40/3250	1250	150	17157	7755	6326	46.4	86	145000	40-178
MQY3660	3600	6000	TM11250-40/3250	1250	150	19000	7755	6326	55.7	102	154000	186
