STL型水套式离心选金机是一种重力选矿设备，经实验证明，对选别脉金矿中的单体金极为有效，可代替汞板，并为解决老尾矿中单体金的回收，提供了一种新型重选设备。另外，还可以回收砂金矿和其它金属中的单体金。

一、技术参数

注：标准给矿浓度35%、反冲水压0.03-0.06Mpa

二、结构及工作原理

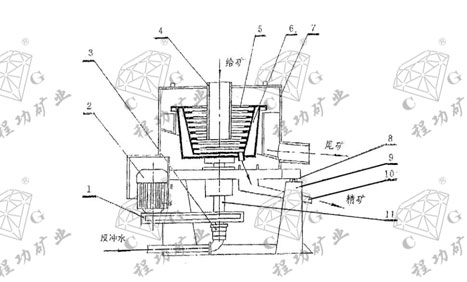

STL型水套式选金机结构示意图

（1）皮带传动、（2）电动机、（3）轴套、（4）给矿管、（5）内套、（6）外套、（7）尾矿流槽、
 （8）隔振装置、（9）机架、（10）精矿排出口、（11）中空轴。

工作原理：该设备由电动机（2），经皮带传动（1）带动轴（11），使内套（5）高速旋转?？蠼埽?），给入内套（5），矿浆在离心力场作用下，使分选过程强化。重矿物停留在内套（5）的格槽中，轻矿物经尾矿流槽（7）排出，经一个班作业后，?；蠼蟠泳笈懦隹冢?0）排出。

三、设备的操作

启动前的准备和检查：

1、按电动机使用要求对电动机作使用前的准备和检查。

  2、检查设备地脚是否平稳。

  3、检查三角皮带松紧状态，并调整适度（出厂前试机已做调整）。

  4、检查设备运动部件有无干涉，手动盘车检查。

  5、检查精矿排出口（10）是否关闭。

设备的启动：

  按上述5项准备检查工作后，接通电源，启动电动机，检查电动机与设备要求运转方向（设备尾矿流槽（7）外表面标有显示的红色箭头）是否一致，各运动部件是否干涉后，方可接通电源，使设备进入正常运转。

设备的给矿给水：

当设备进入正常运转后，将反冲阀门打开，同时，给入按要求液固比配制的矿浆（浓度35%）。

设备工作中注意事项：

1、按电动机的使用常规，监视其温度及电流。

2、注意观察各处运动部件状况，有无异常。

3、随时注意矿浆液固比，及时加以调整。

4、间隔一定时间，打开上盖上的窥孔，观察内套（5）格槽间重砂沉积情况，有无异常。

设备?；?/h4>

该设备正常工作每班清理一次精矿。停机前，先停止给入矿  ，然后停机，待设备停稳后，旋开精矿排出口（10）的螺塞，将精矿冲入精矿箱（自备）即可。精理精矿时间在15-20分钟。然后，旋紧螺塞，进行下一个循环作业。

设备非正常停机：

如遇特殊情况，需临时?；?，一定要先停止给矿，再停止反冲水，然后，再?；?。但?；奔洳灰斯?，以防止时间过长，内套（5）格槽重砂板结。（如果需要?；奔浣铣?，需清理精矿后再停机。）另外，临时?；笤倏欢ㄒ雀蠼俑闯逅员苊饨鹆Ａ魇А?/p>

四、设备保养

1、按电动机使用要求，进行周期性保养。

2、设备每班清理一次。

3、及时调整传动皮带，紧固松动螺栓，调整时必须?；?。

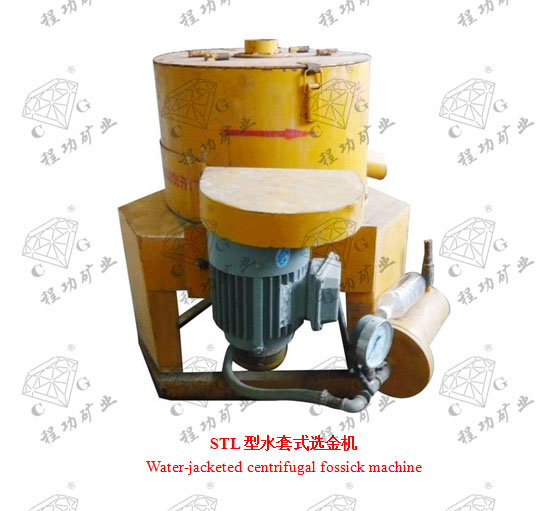

STL Water-jacketed centrifugal fossick machine

STL Water-Jacketed Centrifugal Fossick Machine is a new type of gravity mineral processing device. Tests showed that the machine is very effective for separating monomer gold in vein gold deposits as replacement of mercury plate and is able to recover monomer gold in old tailings. Moreover, it can recover monomer gold in placer gold and other metals.

1．Main technical data

Note: The standard feed concentration is 35% and the backwash water pressure 0.03-0.06Mpa.

2．Construction and working principles

Schematic Diagram for STL Water-Jacketed Centrifugal Fossick Machine

1. belt drive 2. motor 3. shaft sleeve 4. feed pipe 5.liner 6.jacket  7.tailing chute
 8.vibration isolation device 9.machine frame 10. concentrate outlet 11.hollow shaft

3．Working principles

The machine is operated by motor(2) via belt (10) driving draft(11)to make liner(5) rotate at a high speed. Slurries are delivered to liner (5)through feed pipe (4) and are subject to stronger process of separation under the action of centrifugal force. Heavy mineral remains in the lattice chute of liner(5) and light mineral is drained via tailing chute (7). Concentrate is discharged through outlet(10) after one shift operation and shutdown of the machine.
